TOYOTA ALTIS 原廠音響 Panasonic CQ-JS70G94D 內改反向工程 AUX實作改家用音響主機

因為機子花了一點時間研究

圖片原本是由拆解到組裝的順序排的
所以一開始的機子身上是完整的沒有任何外接電線喔

相機: NIKON D5000
w./SIGMA 17-50 1:2.8 EX HSM

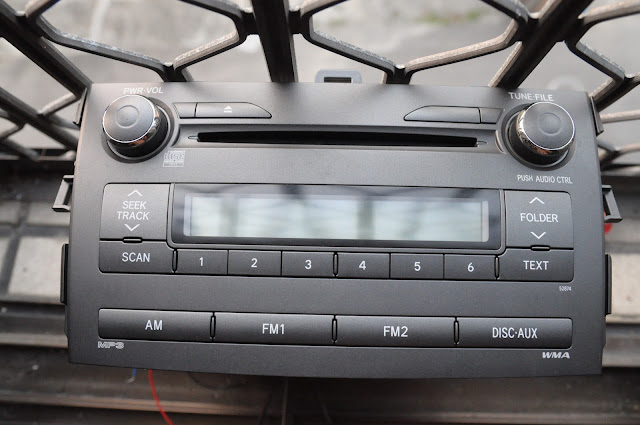

不知好久以前老爸從朋友手中得到了這台音響主機

喔真稀奇是部讀CD的主機

還想起七年前都很在乎這類有CD的音響

因為當時流行的是CD光碟而不是MP3

~~也就是為什麼現在看到反而沒有尖叫~~

嗯?不過看他左下角有mp3的logo,再研究看看好了

不過先讓我們看他的屁股

呀麻煩了它跟一般家用主機完完全全不一樣

既沒熟悉的接頭上面也沒它的資料

從它的上方發現它的機型與一些資料

從上我們發現它需要12V的DC直流電來運作

好為了讓它能夠使用開始拆機!

看到螺絲就是給它拆

我們要直接牽電線出來

不過如果你有它的接頭的話這個步驟大致上可跳過

至於螺絲可以先不用記下等會裝回時會有圖片指示

只要記得找個容器妥善保存就是^^

最後應該會是這塊核心板

它的內鐵板是錫上去的需要點耐心把它取出

不過我在這已經幫大家先拆掉了好露出所有元件給大家看

不管先讓我們研究下板子吧

再來教大家如何接線

核心板正反面

歡迎大家保存圖片放大觀賞喔

Panasonic MN103SJ40QUB

網路上查不到他的PDF資料

不過應該是核心

這個資料感覺很相近: http://www.semicon.panasonic.co.jp/ds4/MAF00016DEM_discon.pdf

TOSHIBA TB2929HQ

45W × 4-ch的AB類MOSFET

THD質非常低!

DATASHEET: http://www.hqelektronika.hu/datasheet/32/3253.pdf

ADN2870

就它的資料應該是CD光碟機的雷射驅動器

講來合理因為光碟機上只有些簡單電路

PDF: http://www.analog.com/media/en/technical-documentation/data-sheets/ADN2870.pdf

AN18107

找不到資料的晶片

不過就位置和它的料材,應該是跟FM/AM的驅動器

正面還未介紹完不過先賣個關子

日本ELNA RJH系列16v 2200uf 音頻電解電容

未完待續:背板、電路探討與改裝AUX
